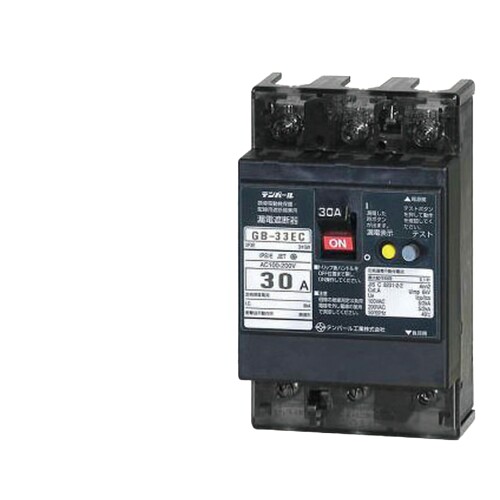

テンパール工業 太陽光発電システム漏電遮断器 20A 30MA 33ECS2030





※掲載写真はイメージ画像です。

入数(個):1種類:漏電遮断器名称:太陽光発電システム用型式:GB-33ECS極数(P)素子数?:3P3Eフレーム(AF):30定格使用電圧Ue AC(V):100-200定格インパルス耐電圧Uimp(kV):6定格感度電流(mA):30最大動作時間(秒):0.1定格電流(A):20

■入数(個):1
■種類:漏電遮断器
■名称:太陽光発電システム用
■型式:GB-33ECS
■極数(P)素子数?:3P3E
■フレーム(AF):30
■定格使用電圧Ue AC(V):100-200
■定格インパルス耐電圧Uimp(kV):6
■定格感度電流(mA):30
■最大動作時間(秒):0.1
■定格電流(A):20
■接続方式:表面形
■外形寸法(mm)タテ:105
■外形寸法(mm)(端子カバー付寸法)タテ:115
■外形寸法(mm)ヨコ:70
■外形寸法(mm)タカサ:49
■外形寸法(mm)ハンドル部までのタカサ:67.5
■定格遮断容量(kA) JIS C 8201-2-2(Icu/Ics) AC100/200V:5/2
■定格遮断容量(kA) JIS C 8222 Ann(Icn) AC100/200V:5/2
■端子仕様:線押え方式(圧着端子使用可能) M5
■接続可能最大電線(mm2):22mm2
■取付可能付属装置 ハンドルロック キャップ式(LC):(別売)RC-KA
■取付可能付属装置 端子カバー 表面形(TMC):付属(TMC-63EC)
■逆接続:可能(
※注)
■適合JIS規格:JIS C 8201-2-2 Ann2
■過電流引外し方式:熱動電磁
■漏電表示:有
■同梱部品:取付用ねじ(M4×25)×2本、木ねじ(3.5×28)×2本、端子カバー×2枚、封印板×2枚
■製品質量(kg):0.35
■太陽光発電システム用漏電遮断器
【GB-33ECS】
■
※注)内線規程JEAC資料3-5-8の｢逆接続可能型｣です。太陽光発電システム用など系統連系用途の場合は、電源側に商用電源側を、負荷側に発電システム側を接続してください。用途にかかわらず、負荷側に商用電源を接続しないでください。
商品コード34080695909商品名テンパール工業 太陽光発電システム漏電遮断器 20A 30MA 33ECS2030型番33ECS2030カラー―※他モールでも併売しているため、タイミングによって在庫切れの可能性がございます。その際は、別途ご連絡させていただきます。
ブランド名:テンパール工業(Tempearl Industrial)
メーカー型番:33ECS2030
